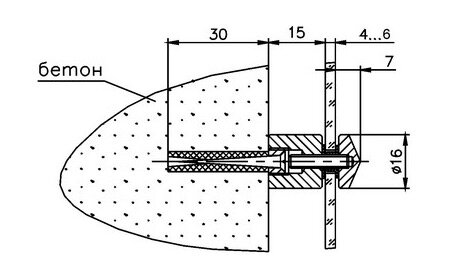

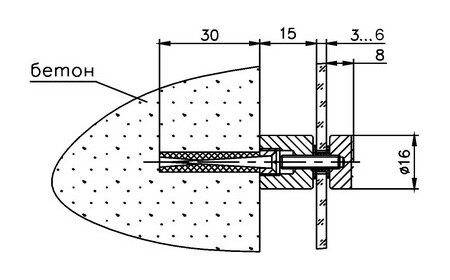

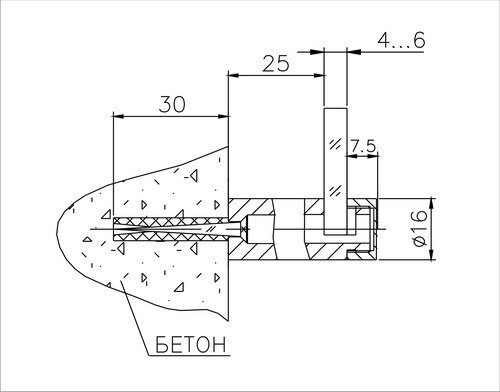

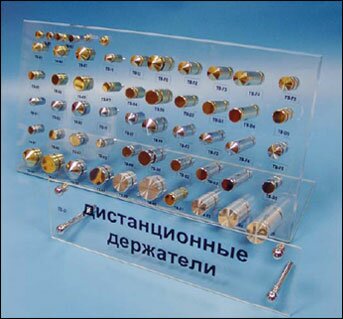

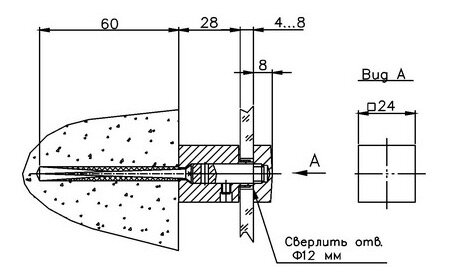

Металлические дистанционные держатели под светодиодную матрицу - для крепления к плоскости

С помощью этих металлических дистанционных держателей со встроенной светодиодной подсветкой можно легко изготовить светящуюся стеклянную табличку или вывеску. Табличка крепится на держателях со сверлением отверстия в стекле. В держатели устанавливается миниатюрная светодиодная матрица, которую необходимо подключить к блоку питания (9 В).

Используется принцип торцевой подсветки: свет беспрепятственно проходит внутри стеклянной таблички, рассеиваясь только в тех местах, которые встают на его пути в виде препятствий, т.е. на матовых участках стекла и на гранях по контуру вывески. На табличку можно нанести любой рисунок или надпись с помощью глубокого матирования или гравировки, эти изображения будут светиться.

Код	Вид	Диаметр шляпки, мм	Удаление панели от стены, мм	Толщина стекла, мм	Цвет	Материал	Диаметр отверстия в панели, мм	Нагрузка на пару, кг	Материал стены	Минимальная толщина стены, мм	Схема монтажа

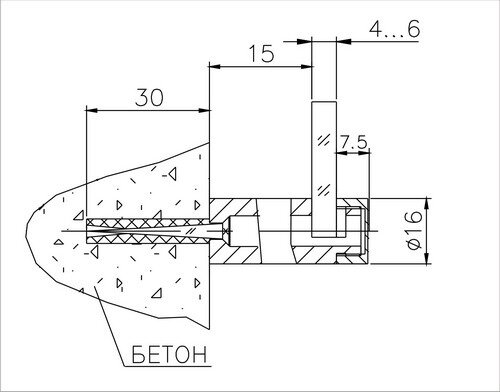

7.01				10-15	Н - нержавеющая сталь	нержавеющая сталь	35	75	капитальные стены	200	- увеличить -
7.03			30	6-8	01 - никель	латунь	32	10	гипсокартон	-	- увеличить -



Металлические дистанционные держатели под светодиодную матрицу - для настольных табличек

Держатель в комплекте с матрицей предназначен для изготовления настольной таблички из стекла (акрила) со светодиодной подсветкой нанесённого на стекло изображения.

Код Вид Диаметр шляпки, мм Толщина стекла, мм Цвет Материал Диаметр отверстия в панели, мм Схема монтажа 7.07* 39 8-10 01 - никель латунь 32 - увеличить - * Держатели с этими характеристиками поставляются под заказ.



Светодиодная матрица торцевой подсветки МКС-2-12

Матрица торцевой подсветки "МКС-2" - представляет собой светодиодный модуль на жесткой печатной плате, на которой установлены светодиодные кристаллы одного цвета излучения, закрытые общей светорассеивающей линзой из оргстекла. Благодаря разъемам матрицы могут собираться в одну электрическую цепь с единым источником питания. В одной цепи возможно сочетание светодиодных матриц разного цвета излучения.

Светодиодные матрицы применяются для торцевой подсветки прозрачных материалов, контурной подсветки, создания световых эффектов. Конструкция матрицы и маленькие габаритные размеры удобны для ее монтажа в любые стандартные конструкции без дополнительных доработок. Светодиодная матрица легко монтируется в дистанционные держатели, опоры для стеклянных столов, полок, аудио-видео стоек

Это безопасный и экономически привлекательный источник света за счет высокой надежности работы, низкого тепловыделения, высокой виброустойчивости и механической прочности, низкого энергопотребления, сверхдолгого срока службы и минимальной потребности в обслуживании.

Тип светодиодной матрицы	МКС-2-12-630	МКС-2-12-590	МКС-2-12-535	МКС-2-12-470	МКС-2-12-W
Длина волны излучения (цвет излучения источника света), нм	630	590	535	470	белый
	красный	желтый	зеленый	синий
Сила света (торец), кд	1.3	0.9	1.6	0.8	4.0
Количество светоизлучающих кристаллов	12
Напряжение питания	9 В (постоянное)
Потребляемая мощность	не более 1.5 Вт
Диапазон рабочих температур	от -30°C до +45°С
Габаритные размеры	?30 x 20 мм
Гарантия	2 года

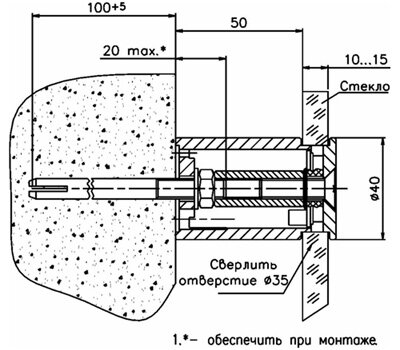

Схема монтажа светодиодной матрицы в держатель 7.01Н

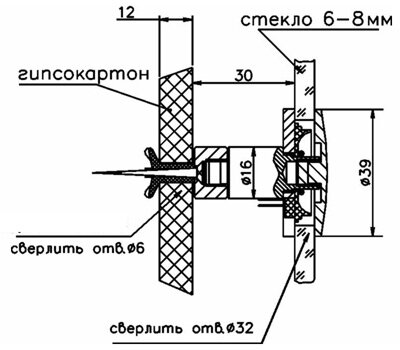

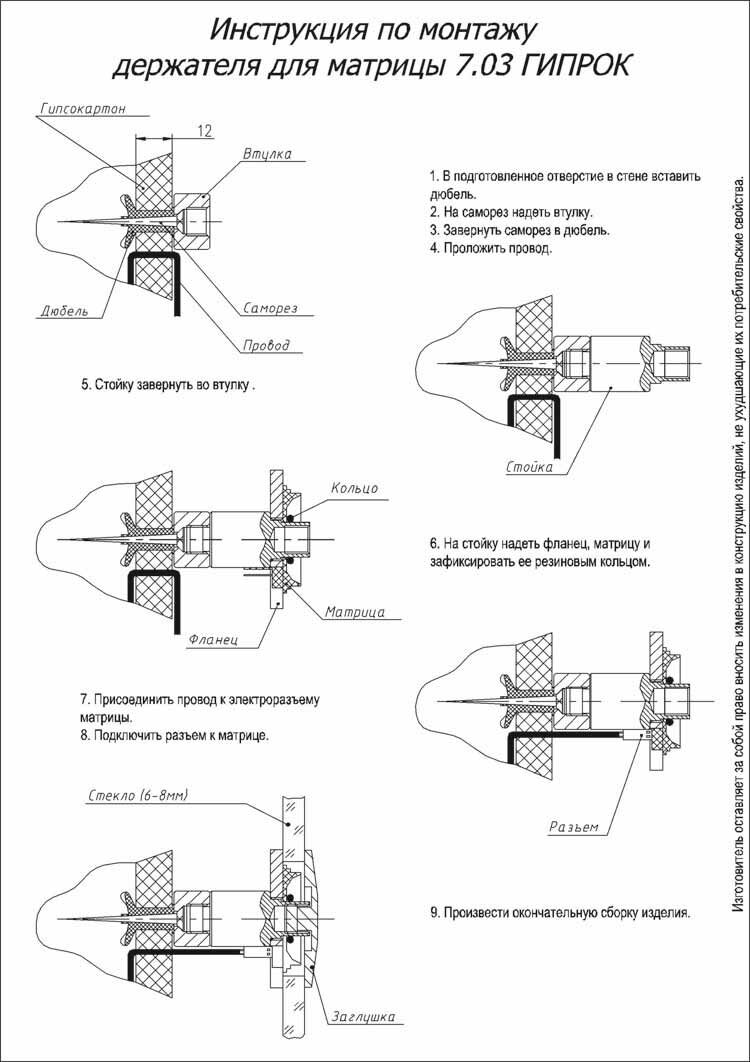

Схема монтажа светодиодной матрицы в держатель 7.03 (гипсокартон)



Блок питания AC-220-Si-10-9-1000

Блок питания предназначен для питания различных устройств с входным напряжением 9 В, потребляемым током до 1 А.

Блок питания собран в пластмассовом корпусе. Для интерьерного применения.

Количество подключаемых матриц	не более 8 шт.
Входное напряжение, B	220
Частота питающей сети переменного тока, Гц	50
Потребляемая мощность, Вт	10
Выходное стабилизированное напряжение, В	9
Максимальный ток нагрузки, не более, А	1.0
Масса, кг не более
Габаритные размеры, В х Ш х Г
Рабочий диапазон температур
Гарантия	1 год

Блок АС-220-Si-10-9-1000 может поставляться в двух вариантах: непроходной (сам адаптер подключается в розетку) и проходной (подключается в линию).

Возможна поставка блока питания АС-220-Si-10-9-650 для подключения не более 6 матриц (только не проходной - сам адаптер подключается в розетку).



Кабель CQR

Кабель с многопроволочными лужеными медными жилами. Для удобства в конструкции кабеля предусмотрена монтажная нить.

Число жил: 2.

Сечение токопроводящей жилы, мм?: 0.22.

Число проволок в жиле: 7,

Продажа - на метраж, кратно 1 м.

Тросовые системы предназначены для подвешивания различных элементов из стекла (вывесок, табличек, полок) на натяжных тросах. Крепление стекла может осуществляться как в вертикальной, так и в горизонтальной плоскости.

Все узлы предназначены для крепления на стальной трос диаметром 2 мм.

Материал - латунь (кроме узлов крепления). Цвет - никель.

Тросовая система (ТС) тип 1 - система имеет элегантный внешний вид, для крепления стекла необходимо сверление отверстий, возможно крепление полок из ДСП.

Тросовая система (ТС) тип 2 - с помощью кронштейнов с винтами возможна подвеска стеклянных полок без сверления отверстий, имеются держатели для вертикального крепления стекол с двух сторон на тросовой системе, возможно крепление ТС к стене.

Тросовая система ТС тип 1

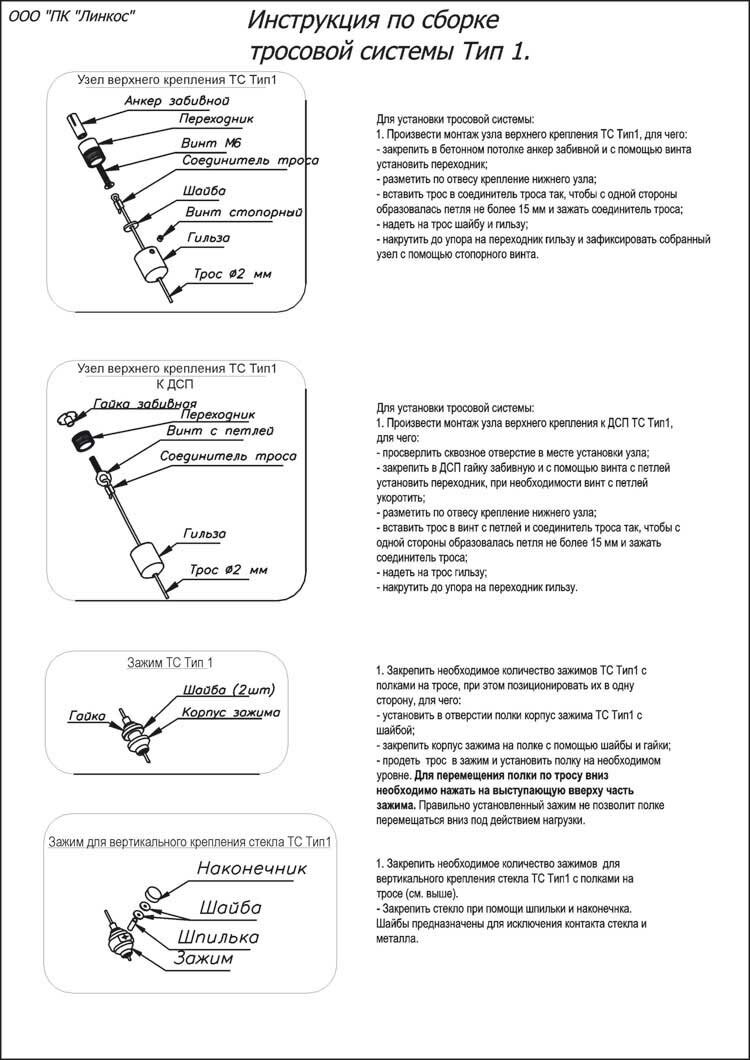

Инструкция по установке узлов тросовой системы Тип 1 (часть 1)

Инструкция по установке узлов тросовой системы Тип 1 (часть 2)

Название	Вид	Предназначение	Толщина стекла, мм	Диаметр отверстия в стекле, мм	Макс. нагрузка на один элемент, кг	Схема монтажа
Узел верхнего крепления ТС тип 1		для крепления ТС к бетонному (кирпичному) потолку			130 (бетон К25) - рабочая нагрузка забивного анкера	- увеличить -
Узел верхнего крепления к ДСП ТС Тип 1		для крепления ТС к ДСП или массиву			5-7	- увеличить -
Зажим для вертикального крепления стекла ТС Тип 1		для вертикального крепления стекла с возможностью перемещения и фиксации по высоте на тросе	4-10	6	10	- увеличить -
Зажим ТС Тип 1		для плавного перемещения и фиксации стеклянной полки по высоте на тросе	6-10	12	10	- увеличить -

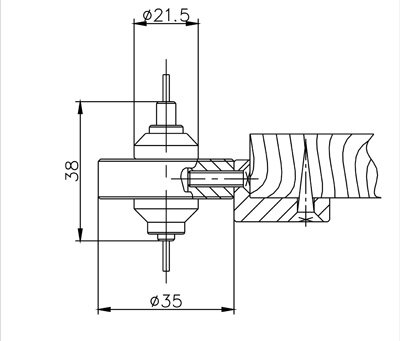

Зажим для крепления ДСП ТС Тип 1		для крепления ДСП или массива с возможностью перемещения и фиксации по высоте на тросе			10	- увеличить -
Узел нижнего крепления ТС Тип 1		для крепления ТС к бетонному (кирпичному) полу; обеспечивает предварительное натяжение троса при установке системы и компенсацию удлинения троса под нагрузкой				- увеличить -
Узел нижнего крепления к ДСП ТС Тип 1		для крепления ТС к ДСП или массиву; обеспечивает натяжение троса при установке системы			5-7	- увеличить -
Трос		стальной электрооцинкованный трос диаметром 2 мм			рабочая нагрузка 48 кг; разрушающая нагрузка 240 кг	-

Тросовая система ТС тип 2

Название	Вид	Предназначение	Толщина стекла, мм	Диаметр отверстия в стекле, мм	Макс. нагрузка на один элемент, кг	Схема монтажа
Узел верхнего крепления ТС Тип 2		для крепления ТС к бетонному (кирпичному) потолку			110 (бетон К25) - рабочая нагрузка забивного анкера	- увеличить -
Узел верхнего крепления к ДСП ТС Тип 2		для крепления ТС к ДСП или массиву				- увеличить -
Шайба декоративная ТС тип 2		для крепления на тросе с целью декорирования отверстия под трос в подвесном потолке				- увеличить -
Узел крепления к стене ТС тип 2		для крепления ТС к стене (бетон, кирпич)			110 (бетон) - рабочая нагрузка забивного анкера	- увеличить -

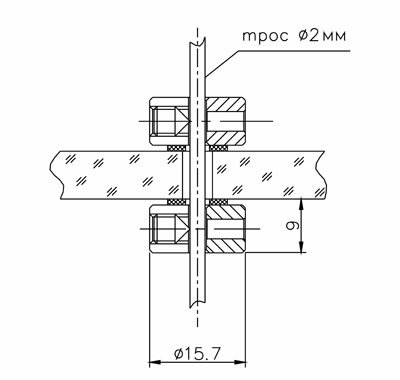

Зажим ТС Тип 2		для фиксации полки по высоте на тросе	5-25	3	10	- увеличить -
Кронштейн для крепления стекла ТС Тип 2		для фиксации полки по высоте на тросе; фиксация осуществляется с помощью стопорного винта	5-6	-	8	- увеличить -
Зажим для вертикального крепления стекла ТС Тип 2		для вертикального крепления стекла на тросе	4-6	6	10	- увеличить -
Кронштейн для вертикального крепления стекла ТС Тип 2		для вертикального крепления стекла на тросе; фиксация осуществляется с помощью стопорного винта	4-6	-	8 (на пару)	- увеличить -

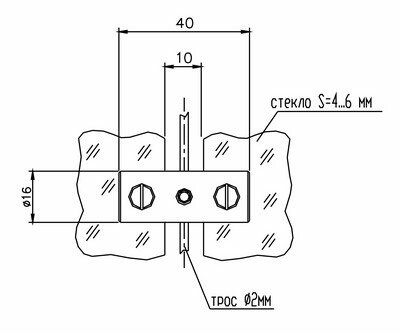

Держатель для вертикального крепления стекла с двух сторон ТС Тип 2		для вертикального крепления стекол с двух сторон на тросе	4-6	6	8 (на пару)	- увеличить -
Кронштейн для вертикального крепления стекла с двух сторон ТС Тип 2		для вертикального крепления стекол с двух сторон на тросе	4-6	-	8 (на пару)	- увеличить -
Узел нижнего крепления ТС Тип 2		для крепления ТС к бетонному (кирпичному) полу; обеспечивает натяжение и возможность компенсации удлинения троса под нагрузкой				- увеличить -
Узел нижнего крепления к ДСП ТС Тип 2		для крепления ТС к ДСП или массиву				- увеличить -
Талреп ТС Тип 2		для натяжения троса				- увеличить -
Трос		стальной электрооцинкованный трос диаметром 2 мм			рабочая нагрузка 48 кг; разрушающая нагрузка 240 кг	-

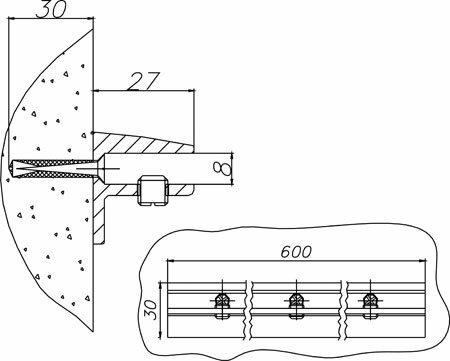

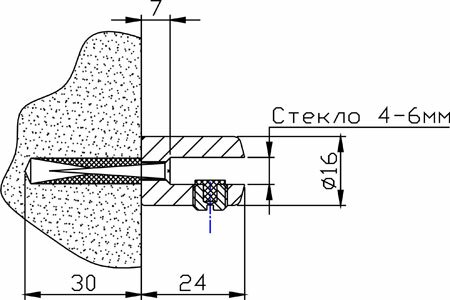

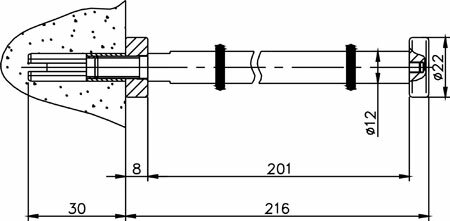

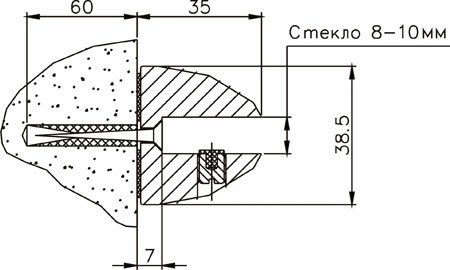

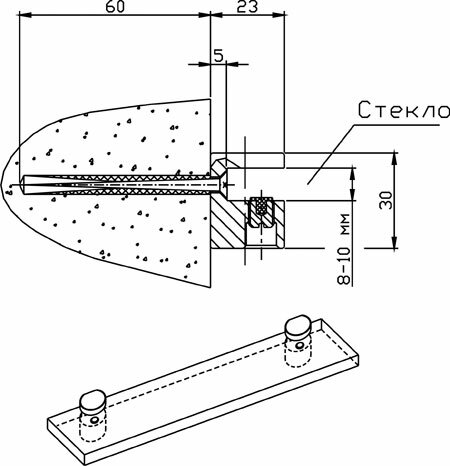

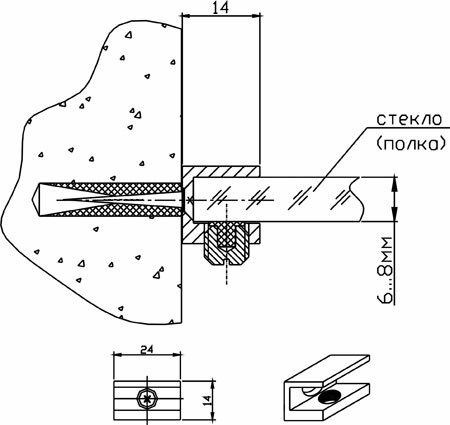

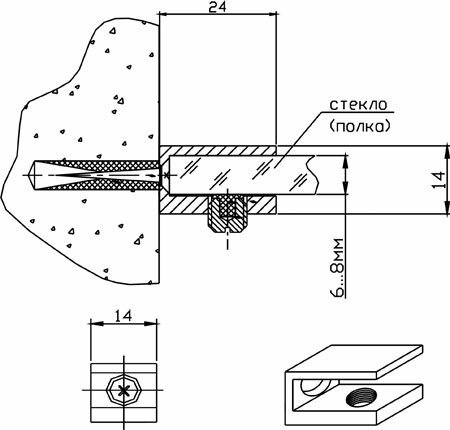

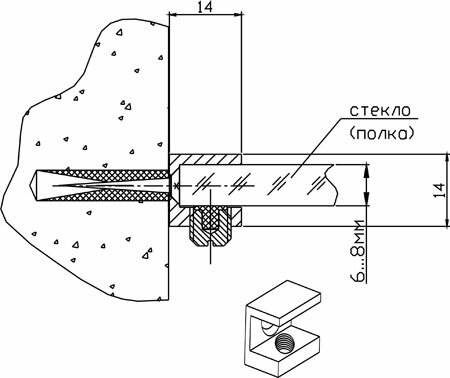

Кронштейны предназначены для крепления панелей (стекло, акрил и др.) перпендикулярно плоскости, на которую крепится кронштейн. Крепление осуществляется с помощью стопорных винтов.

Материал стены: бетон, полнотелый кирпич, натуральный камень.
